En clair
- Voyants tracteur : les couleurs du tableau de bord indiquent la gravité des alertes — rouge pour urgence, orange pour avertissement, vert/bleu pour fonctionnement normal.
- Symboles tableau de bord : les pictogrammes comme la burette d’huile ou le thermomètre signalent des problèmes moteur critiques nécessitant une intervention rapide.
- Témoin d’alerte : un voyant rouge exige l’arrêt immédiat du moteur pour éviter des dégâts irréversibles, notamment en cas de pression d’huile ou température anormales.
- Diagnostic tracteur : les écrans digitaux affichent des codes d’erreur qu’il faut interpréter avec un manuel ou un outil dédié, parfois suivi d’une réinitialisation après entretien.
- Entretien tracteur : vérifier régulièrement les capteurs, fusibles et connexions électriques pour éviter faux contacts et pannes évitables.

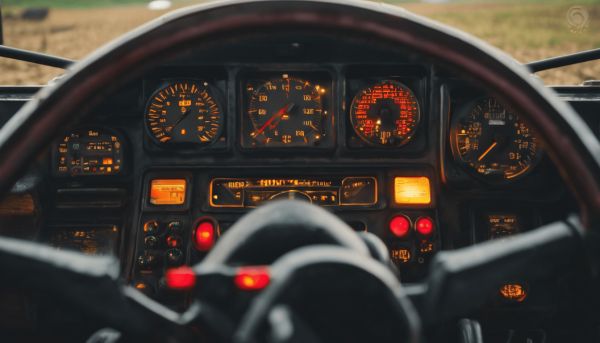

La cabine d’un tracteur moderne, c’est un peu comme un poste de pilotage high-tech. Entre écrans digitaux, alertes sonores et dizaines de pictogrammes, on peut vite se sentir perdu. Et pourtant, chaque voyant a son importance. En plein labour ou pendant la fenaison, un témoin qui s’allume sans qu’on comprenne pourquoi, c’est une machine qui risque de caler – au pire moment.
La hiérarchie des couleurs sur le tableau de bord
Dans un tracteur, la couleur d’un voyant ne laisse aucune place à l’interprétation. Le rouge signifie toujours une urgence : arrêt immédiat requis. C’est le cas pour la pression d’huile ou la température moteur. Ignorer ce signal, c’est s’exposer à une casse moteur coûteuse, voire irréversible. Le orange, lui, indique un avertissement ou une maintenance à prévoir – comme un filtre encrassé ou un niveau d’AdBlue bas. Ce n’est pas critique tout de suite, mais il faut y remédier rapidement pour éviter une dégradation du système.
Les voyants verts ou bleus sont rassurants : ils indiquent simplement un fonctionnement normal. Feux de croisement activés, prise de force en marche ou régulateur de vitesse engagé – rien d’anormal, mais utile à surveiller. Le maintien de l’instrumentation exige des composants de qualité, un service que propose polymodel.fr aux professionnels de l’agriculture.
Le rouge pour les alertes critiques
Un voyant rouge, c’est une alerte sans appel. Il faut couper le moteur dans les plus brefs délais. La plupart du temps, il s’agit de la pression d’huile ou de la surchauffe. Dans les deux cas, continuer à rouler même quelques minutes peut provoquer un grippage ou un joint de culasse percé. Ce genre de réparation, c’est des milliers d’euros et des jours d’immobilisation. Mieux vaut perdre 20 minutes maintenant que toute une semaine plus tard.
L’orange pour les avertissements et entretiens
Le orange n’exige pas un arrêt immédiat, mais il ne faut pas le négliger. Il peut signaler un colmatage du filtre à carburant, un problème de dépollution (comme le DPF), ou un défaut de capteur. Certains de ces voyants permettent encore de fonctionner en mode dégradé, mais la puissance est réduite, et le risque de blocage augmente. Toute intervention reportée peut se transformer en immobilisation imprévue.
Le bleu et le vert pour le fonctionnement courant
Contrairement aux autres, ces couleurs sont rassurantes. Un voyant bleu signale souvent l’activation des feux de route. Le vert, lui, indique un équipement en fonction : prise de force, direction assistée, ou régulateur de vitesse. Ce sont des témoins de bon fonctionnement, pas d’alerte. Mais il est bon de les vérifier au démarrage, histoire de s’assurer que les circuits électriques sont intacts.
Les symboles moteur et transmission à surveiller
Le moteur, c’est le cœur de la machine. Plusieurs voyants permettent de surveiller son état en temps réel. Le plus critique est celui de la pression d’huile, symbolisé par une burette d’huile stylisée. S’il s’allume, c’est une urgence. Même à bas régime, un manque de lubrification cause des dégâts en chaîne : bielles, paliers, culasse. Autant dire que la facture suit.
Le voyant de température moteur, lui, représente un thermomètre dans une vague. Il s’active quand le liquide de refroidissement dépasse le seuil critique. Dans les régions chaudes ou en forte pente, cela arrive. Mais si le voyant reste allumé après refroidissement, il faut chercher une fuite ou un problème de pompe à eau.
Côté transmission, les voyants concernent surtout l’hydraulique. Une surchauffe de l’huile hydraulique peut désactiver les relevages ou les vérins. Le voyant de filtration de la boîte (quand elle est automatisée) est aussi à surveiller. Un filtre encrassé réduit la durée de vie des composants internes, surtout sur les modèles à variation continue.
Indicateurs de pression et température
La burette d’huile et le thermomètre sont les deux pictogrammes les plus universels. Ils apparaissent sur tous les tracteurs, quelle que soit la marque. Leur interprétation est simple : rouge = danger, orange = attention. Mais il faut aussi savoir que certains modèles modernes affichent une valeur numérique à côté du voyant. Cela permet de repérer une tendance à la hausse, même si le seuil critique n’est pas encore atteint.
Gestion de la transmission hydraulique
L’hydraulique alimente une grande partie des outils montés sur le tracteur. Un voyant dédié à la température de l’huile hydraulique ou au niveau de la réserve est donc crucial. Un excès de chaleur fragilise les joints et les tuyaux. Quant au filtre de la boîte de vitesses automatisée, son encrassement peut entraîner des ratés de passage de rapport. Sur les grosses machines, cela se traduit par des à-coups brutaux ou une perte de traction.
Récapitulatif des témoins d’alerte principaux
Lecture rapide des pictogrammes
Les constructeurs utilisent des symboles assez standardisés. Un triangle d’avertissement, c’est général. Une clé à molette, c’est l’entretien. Un moteur stylisé, c’est un défaut moteur. Même si les interfaces varient entre John Deere, Fendt ou New Holland, les bases restent les mêmes. Apprendre à les reconnaître en un coup d’œil, c’est gagner du temps – et éviter des erreurs.
Le témoin d’arrêt d’urgence
Le triangle d’avertissement, souvent accompagné d’un message texte sur les écrans digitaux, est un signe d’alerte général. Il peut apparaître seul ou avec un autre pictogramme. Quand il clignote, c’est souvent un défaut électronique ou un capteur défaillant. Il ne faut pas l’ignorer, même s’il n’est pas rouge. Il peut annoncer un problème plus grave en cours de développement.
Indicateur de présence d’eau
Un voyant spécifique, souvent représenté par une goutte dans un entonnoir, signale la présence d’eau dans le carburant. C’est fréquent en hiver ou après une livraison mouillée. L’eau dans le gasoil abîme les injecteurs et le système haute pression. Ce voyant exige un purgé du filtre à carburant. Certains modèles le font automatiquement, d’autres nécessitent une manipulation manuelle.
| Pictogramme (description) | Couleur | Signification / Action requise |
|---|---|---|
| Burette d’huile stylisée | Rouge | Pression d’huile insuffisante. Arrêt immédiat du moteur conseillé. |
| Thermomètre dans une vague | Rouge | Température moteur trop élevée. Vérifier le niveau de liquide de refroidissement. |
| Batterie stylisée | Orange ou rouge | Problème de charge. Vérifier la courroie d’alternateur et les cosses. |
| Frein de parc avec cercle | Jaune ou rouge | Frein activé ou défaut de circuit. Ne pas démarrer si rouge fixe. |
| Filtre à air obstrué | Orange | Colmatage du filtre. Nettoyer ou remplacer pour éviter une perte de puissance. |
Le diagnostic électronique et les codes d’erreur
Les tracteurs récents ne se contentent plus de voyants simples. Ils affichent des codes alphanumériques sur l’écran de bord : « E012 », « P0340 », etc. Ces codes correspondent à des défauts précis, repérés par les capteurs. Pour les interpréter, impossible de se passer du manual d’atelier ou d’un outil de diagnostic. Certains codes sont mineurs (capteur déconnecté), d’autres bloquants (défaut d’injection).
Après une réparation ou un entretien, certains voyants doivent être réinitialisés manuellement. C’est le cas du témoin de vidange ou du filtre à particules. La procédure varie selon les marques, mais elle passe souvent par un menu caché dans l’écran ou une manipulation du contacteur. Ne pas le faire, c’est risquer de voir le voyant réapparaître sans raison.
Interprétation des codes sur écran digital
Un code d’erreur, c’est une piste, pas une sentence. Il faut le croiser avec une vérification physique. Par exemple, un code « pression d’huile basse » peut venir d’un capteur défectueux, pas d’un vrai manque. Un bon diagnostic commence par une inspection visuelle : niveaux, courroies, fuites. Ensuite seulement, on se penche sur l’électronique.
Réinitialisation après entretien
Après une vidange ou un changement de filtre, certains modèles exigent une remise à zéro du compteur d’entretien. Sans cela, le voyant reste allumé, même si tout est en ordre. La procédure est souvent simple : maintenir un bouton pendant la mise sous tension. Mais elle n’est pas toujours bien documentée. Mieux vaut la noter quelque part après l’avoir trouvée une première fois.
Les bons réflexes en cas d’allumage imprévu
Un voyant s’allume en pleine utilisation ? La première chose à faire, c’est de ne pas paniquer. Mais il faut agir vite. Si c’est du rouge, on arrête le moteur dès que possible, de préférence dans une zone dégagée, loin des cultures ou des engins. On baisse progressivement les régimes, on désengage la prise de force, puis on coupe le contact.
Ensuite, une vérification rapide s’impose : niveau d’huile, d’eau, courroie d’alternateur, fuites visibles. Parfois, le problème est simple : un bouchon de remplissage mal vissé, un faisceau débranché. Mais si rien n’est évident, mieux vaut ne pas redémarrer. Appeler un mécanicien ou utiliser un outil de diagnostic embarqué, c’est souvent plus sûr que de tenter le diable.
Procédure de mise en sécurité
- Arrêter le tracteur dans une zone dégagée et stable
- Baisser progressivement les régimes avant l’arrêt complet
- Désengager la prise de force et serrer le frein de parc
- Éteindre le moteur et retirer la clé de contact
- Effectuer une vérification visuelle rapide avant tout redémarrage
Entretien préventif des capteurs et témoins
Les voyants ne mentent pas, mais ils peuvent être induits en erreur. L’humidité, la poussière ou les vibrations peuvent provoquer des faux contacts. Un voyant de batterie qui s’allume alors que tout fonctionne normalement ? Souvent, c’est un capteur sale ou un connecteur oxydé. L’entretien régulier des capteurs et des faisceaux électriques évite bien des mauvaises surprises.
Avant chaque saison, il est malin de faire un tour complet du tableau de bord. Un test de fonctionnement des voyants au démarrage permet de repérer une ampoule grillée. Un nettoyage des connecteurs et une vérification des fusibles peuvent éviter des pannes inutiles. Tout bien pesé, c’est 30 minutes d’entretien qui peuvent sauver des jours de panne.
Éviter les faux contacts
- Nettoyer régulièrement les connecteurs électriques avec un produit adapté
- Vérifier l’état des fusibles, surtout après un hiver humide
- Tester les ampoules au démarrage, lors du cycle d’auto-vérification
- Inspecter les faisceaux pour détecter usures ou rongements
Questions fréquentes sur le sujet
Que faire si le voyant de batterie s’allume alors que le tracteur tourne ?
Ce voyant indique un problème de charge. Même si le moteur tourne, la batterie ne se recharge pas. Il faut vérifier l’état de la courroie d’alternateur, les cosses de batterie et le branchement du alternateur. Un défaut de régulateur de tension est aussi fréquent.
Peut-on continuer à travailler avec un voyant orange DPF ?
Techniquement oui, mais ce n’est pas recommandé. Le filtre à particules doit régénérer. Si on ignore le voyant, le tracteur peut passer en mode dégradé, avec perte de puissance et limitation de régime. Mieux vaut lancer la régénération dès que possible.
Est-il coûteux de remplacer un tableau de bord digital défectueux ?
Oui, c’est un poste sensible. Le prix d’un combiné d’instruments neuf peut atteindre plusieurs milliers d’euros, surtout sur les modèles haut de gamme. La reprogrammation et la mise en service ajoutent souvent un coût supplémentaire.
Comment tester les voyants après avoir changé un fusible ?
Il suffit de tourner la clé de contact sans démarrer. Tous les voyants doivent s’allumer brièvement lors de l’auto-test. Si l’un d’eux ne s’allume pas, vérifiez le fusible, l’ampoule ou le câblage associé.
